F…Y 底角轴伸式安装平行轴斜齿轮减速机 |
F(FF.FA.FAF.FAZ)S.. 轴输入的平行轴斜齿轮减速机 |

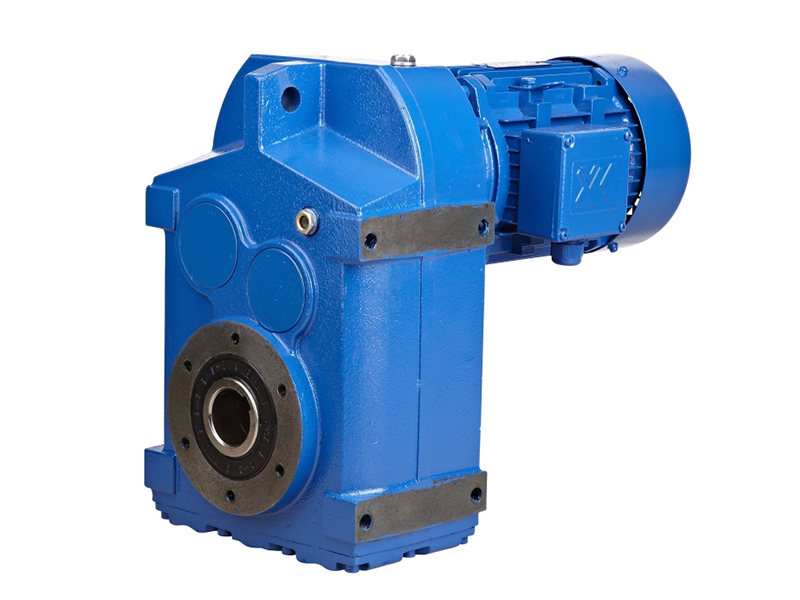

FA…Y 空心轴安装平行轴斜齿轮减速机 |
FAZ… Y 小法兰空心轴安装平行轴斜齿轮减速机 |

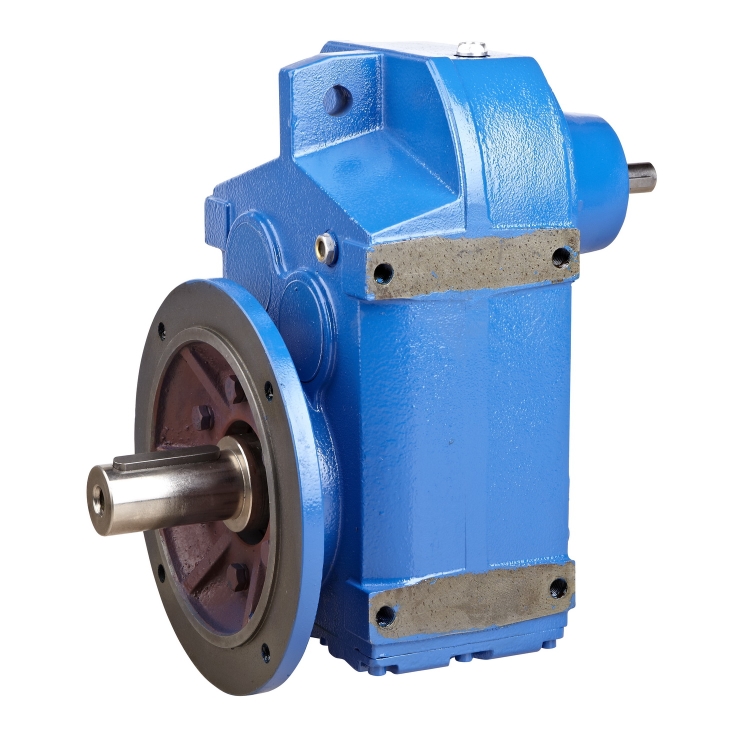

FF….Y 法兰轴伸式安装平行轴斜齿轮减速机 |
FAZ..Y 法兰空心轴安装平行轴斜齿轮减速机 |
F(FF. FA. FAF. FAZ)…RF..Y… 组合式平行轴斜齿轮减速机 |
F(FF.FA.FAF..FAZ)S..RF… 轴输入的组合式平行轴斜齿轮减速机 |
F(FF..FA…FAF..FAZ)…Y 电机自配或特殊电机时需加联接法兰 |
二： 描述：
F 系列减速机 是一种平行轴斜齿轮减速机，由2级或3级斜齿轮组成。硬齿面齿轮采用优质合金钢，表面经渗碳淬火硬化处理，磨齿精细加工，传动平稳、噪声低、承载能力大。温升低，寿命长。应用广泛，多应用于冶金、污水处理、化工、制药等行业
优势
1 适用于高功率
2 高径向允许载荷
3 为低速输出特殊设计的多级减速机
4：F37-F157 紧凑的型号选择
可行的安装布置形式
底角或法兰安装
B5或B14的法兰安装
实心或空心轴
空心轴带平键，胀紧盘，空心内花键轴
三：参数：
功率：0.18-200KW
输出扭矩： 高至1800N。m
输出转速：0.11-373RPM
安装形式： 底角/法兰/轴装 安装。
输出轴形式：实心/空心/花键空心轴
传动效率： 95%
四： 输入功率及最大扭矩：
|
规格 |
37 |
47 |
57 |
67 |
77 |
87 |
97 |
107 |
127 |
157 |
|
结构形式 |
|
|||||||||
|
输入功率 (kw) |
0.183 |
0.18-3 |
0.18-5.5 |
0.37-5.5 |
0.18-11 |
0.75-22 |
1.1-30 |
2.2-45 |
7.5-90 |
11-200 |
|
转动比 |
3.81-128.51 |
5.06-170.27 |
5.18-199.70 |
4.21-196.46 |
4.20-243.46 |
4.12-270.68 |
4.68-270.64 |
6.20-255.25 |
4.63-172.33 |
12.07-198.14 |
|
最大扭矩 (N.m) |
200 |
400 |
600 |
820 |
1500 |
3000 |
4300 |
7840 |
12000 |
18000 |
